Даже если питатель выходит из строя незаметно, его работоспособность зависит от чётких параметров. Четыре характеристики материала определяют, какой тип питателя подходит для вашей схемы и где он должен располагаться. Правильное определение этих характеристик на этапе проектирования отличает питатель, который надежно работает без сбоев, от того, который постоянно требует технического обслуживания.
Пропустили первую часть? Сначала прочтите статью «Выбор питателя: решение, определяющее технологическую схему», чтобы понять, почему это важно.
Четыре характеристики, определяющие выбор питателя
Тип питателя нельзя определить без предварительной оценки характеристик материала. Эти четыре параметра являются обязательными исходными данными для выбора и спецификации оборудования.
1. Крупность питания
Максимальная крупность питания является основным конструктивным ограничением. Она определяет, какие типы питателей способны работать с материалом без повреждений в зоне загрузки. Каждый питатель линейки AMPCO Minerals рассчитан на определённый диапазон крупности питания. Даже незначительный выход за его пределы приводит к возникновению конструктивных нагрузок в зоне загрузки уже с первого дня эксплуатации.
При использовании питателя для первичной подачи, когда рядовая горная масса поступает с различной крупностью, крайне важно сначала определить максимальную крупность питания по фактическим данным буровзрывных работ и погрузки, а не по теоретическим оценкам.
2. Влажность и содержание глины
Эту переменную чаще всего недооценивают, и именно она приводит к наиболее серьёзным последствиям. При превышении определенных пороговых значений материал перестает свободно сыпаться. Он слеживается, уплотняется и слипается. Вибрационные питатели перемещают материал за счёт амплитуды колебаний и частоты, которые теряют эффективность по мере роста влажности и содержания глины, а при высоких значениях перестают работать вовсе.
Характерный признак отказа — питатель работает внешне нормально, но не подаёт материал. Он неподвижно лежит на лотке, удерживаемый собственной когезионной прочностью. Операторы увеличивают скорость или амплитуду, и подающий механизм получает повреждения или просто генерирует больше вибрации, которую материал поглощает, не двигаясь с места. Правильное решение — сменить тип питателя, а не повышать рабочие параметры.
Именно для этого предназначен валковый питатель. Тихоходное вращение валков эффективно разрыхляет и перемещает вязкий материал, который был бы проблематичен для вибрационного питателя. Поэтому влажность и содержание глины необходимо учитывать уже на этапе спецификации.
3. Абразивность
Абразивный материал изнашивает поверхности питателя с разной скоростью в зависимости от его типа и конструктивного исполнения. Пластинчатый питатель оснащается усиленными лотками, рассчитанными на работу с абразивными рудами. Для лоткового питателя предусмотрена возможность подбора футеровки, а характеристика ленты ленточного питателя подбирается индивидуально под свойства перемещаемого материала. Применение стандартного питателя для высокоабразивного материала приводит к повышенным затратам на обслуживание уже с первого дня эксплуатации.
4. Насыпная плотность и пиковые нагрузки
Насыпная плотность определяет типоразмер питателя и требуемую мощность привода. Для перемещения одинакового тоннажа более тяжёлого материала требуется машина большего типоразмера и более высокий крутящий момент, чем для лёгкого материала. Подбор оборудования под один материал с последующей эксплуатацией на другом выводит систему за пределы расчётного диапазона.
Пиковые нагрузки имеют не меньшее значение. В точке первичной подачи, куда рядовая горная масса после взрыва поступает из кузова самосвала, мгновенная пиковая нагрузка значительно превышает среднюю производительность. Поэтому и конструкция питателя, и приводная система должны быть рассчитаны на пиковую нагрузку, а не на среднюю производительность.
Характеристики материала — основа выбора питателя. Те же переменные, что определяют выбор дробилки и грохота (крупность питания, влажность и содержание глины, абразивность и насыпная плотность), определяют, какой питатель подходит для конкретного применения.
Читайте также: Как создать технологическую схему обогащения, прежде чем выбирать оборудование
Положение питателя в технологической схеме определяет требования к его работе
Характеристики материала влияют на тип питателя, а его место в схеме формирует эксплуатационные требования. Оба параметра критически важны для грамотного выбора и спецификации оборудования.
Первичная подача
Точки первичной подачи принимают рядовую горную массу непосредственно после буровзрывных работ или добычи. Крупность питания велика и сильно варьируется. Пиковые нагрузки непредсказуемы. Это самое требовательное положение питателя в схеме.
Пластинчатые питатели являются основным типом оборудования для таких условий. Их усиленная конструкция выдерживает ударные нагрузки и изменчивость материала, с которыми не справляются обычные питатели. Колосниковые питатели устанавливаются на том же участке технологической цепочки и дополнительно выполняют предварительное грохочение, отводя мелкую фракцию до дробилки и защищая её от лишней нагрузки.
Пластинчатый питатель хорошо справляется с умеренно влажным или липким материалом. Для материала с высоким содержанием глины, высокой влажностью или склонного к забиванию оборудования колосниковый питатель заменяется валковым питателем. Он перемещает связный материал, не поддающийся обычным вибрационным питателям, и одновременно удаляет мелкую фракцию до дробилки.
Пластинчатый и валковый питатели часто используются совместно, когда пиковые нагрузки высоки, а материал влажный или липкий. Пластинчатый питатель поглощает ударную нагрузку в точке загрузки и регулирует поток, а валковый выполняет предварительное грохочение и удаление мелкой фракции до поступления материала на дробилку.
Вторичная и третичная стадии
После первичной дробилки материал уже приведён к нужной крупности, расход питания становится более стабильным, а способность к восприятию пиковых нагрузок имеет меньшее значение. Основным требованием становится точность скорости подачи.
Лотковые питатели хорошо подходят для этой задачи. Они компактны, позволяют контролировать производительность с помощью частотно-регулируемого привода и предназначены для подачи сыпучего материала средней крупности как при напольной, так и при подвесной установке. Ленточные питатели применяются там, где непрерывная и стабильная объёмная подача важнее компактности.
Подача материала на грохот
Грохот работает с максимальной эффективностью, когда получает равномерный и стабильный поток материала, распределённый по всей ширине просеивающей поверхности. Неравномерная или пульсирующая подача приводит к концентрации нагрузки на отдельных участках деки, снижает эффективность разделения и ускоряет локальный износ. Питатель перед грохотом должен обеспечивать не только правильную скорость подачи, но и правильное распределение материала. Этот момент легко упустить на этапе выбора оборудования.
Линейка питателей AMPCO Minerals
Пять типов питателей AMPCO Minerals охватывают весь спектр применений в переработке минерального сырья и нерудных материалов. Они не взаимозаменяемы. В таблице ниже сравниваются максимальная крупность питания, производительность и ключевое преимущество каждого питателя.
| Питатель | Применение | Макс. крупность питания | Макс. производительность | Ключевое преимущество |
|---|---|---|---|---|
| Пластинчатый питатель | Тяжёлая первичная подача: рядовая горная масса и липкий материал. | 1100 мм / 43 дюйма | 2700 мт/ч / 2976 кт/ч | Поглощает пиковые нагрузки; работает с вязким материалом. |
| Валковый питатель | Влажный, липкий, глинистый материал первичной подачи с предварительным грохочением. | 1400 мм / 55 дюймов | 1542 мт/ч / 1700 кт/ч | Самоочищающиеся валки; совмещает подачу и предварительное грохочение. |
| Колосниковый питатель | Подача на первичную дробилку с предварительным грохочением. | 1300 мм / 51 дюйм | 1250 мт/ч / 1378 кт/ч | Отводит мелкую фракцию до поступления в дробилку. |
| Лотковый питатель | Материал средней и мелкой крупности; вторичная и третичная стадии | 500 мм / 20 дюймов | 960 мт/ч / 1058 кт/ч | Низкий уровень шума; регулировка ЧРП; различные варианты монтажа. |
| Ленточный питатель | Регулируемая подача материалов средней и мелкой крупности | Индивидуально | Индивидуально | Плавный непрерывный поток; запуск под полной нагрузкой. |
Пластинчатый питатель: первичная подача, тяжёлые условия эксплуатации
Пластинчатый питатель рассчитан на самые требовательные условия первичной подачи: крупнокусковая рядовая горная масса, высокие пиковые нагрузки, абразивный, липкий или вязкий материал, способный забить более лёгкие питатели. Прочные перекрывающиеся стальные лотки поглощают сильные ударные нагрузки и исключают просыпь материала по всей длине конвейера. Цепи и опорные ролики с пожизненной смазкой снижают объём планового технического обслуживания. Частотно-регулируемый привод обеспечивает точное бесступенчатое регулирование скорости подачи. Пластинчатый питатель доступен в различных исполнениях по длине с производительностью от 450 до 2700 мт/ч и максимальной крупностью питания от 400 до 1100 мм.
Валковый питатель: влажный, липкий и глинистый материал
Когда материал питания отличается высокой влажностью или содержанием глины, валковый питатель заменяет или дополняет колосниковый питатель. Его тихоходное вращательное действие валков перемещает связный материал, который затормозил бы вибрационный питатель, не создавая при этом высокочастотных вибрационных нагрузок на несущие конструкции. Подача, предварительное грохочение и удаление мелкой фракции выполняются в одном узле. В линейке валковых питателей AMPCO Minerals представлены четыре модели, отличающиеся величиной зазора (60 до 100 мм), производительностью (от 227 до 1542 т/ч) и максимальным размером подаваемого материала (до 1400 мм), что позволяет подобрать оптимальную модель под конкретные требования.
Колосниковый питатель: подача на первичную дробилку с предварительным грохочением
Колосниковый питатель подаёт материал на первичную дробилку и одновременно выполняет предварительное грохочение. Колосниковая решётка позволяет мелкой фракции полностью миновать дробилку, снижая износ дробящих поверхностей и защищая от излишней нагрузки. Частотный преобразователь поддерживает оптимальную загрузку дробилки. Зазор между колосниками регулируется от 70 до 160 мм. Тип колосников с литыми, сварными или гребенчатыми зубьями подбирается исходя из характеристик материала.
Подколосниковая просеивающая секция доступна в зависимости от требований конкретного применения. На заводах по переработке нерудных материалов она удаляет природную мелочь и грязь из отводимого потока, не позволяя им загрязнить чистый дроблёный продукт далее по схеме. В дробильных схемах она удаляет мелкую фракцию перед вторичной дробилкой, снижая нагрузку на последующее предварительное грохочение. Подколосниковая секция устанавливается как заводская опция. Доступны шестнадцать моделей с производительностью до 1250 мт/ч и максимальной крупностью питания до 1300 мм.

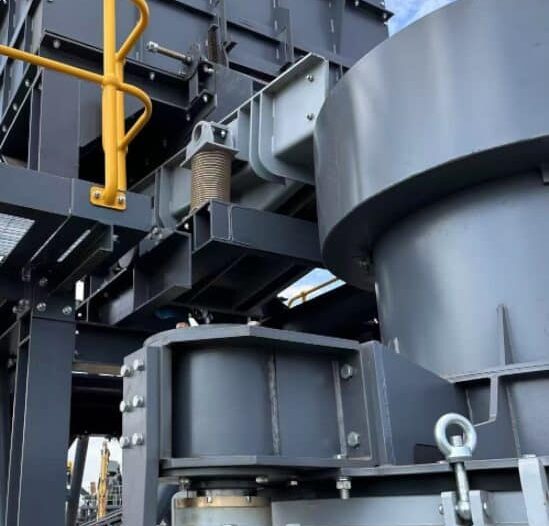

Лотковый питатель: гранулированный материал средней и мелкой крупности
Лотковый питатель обеспечивает непрерывную равномерную подачу гранулированного материала средней и мелкой крупности на вторичной и третичной стадиях схемы. Он доступен в напольном и подвесном исполнении, с полностью открытой разгрузкой для равномерной подачи или с коническим разгрузочным узлом — специализированной конфигурацией, обеспечивающей равномерную центрированную подачу непосредственно в дробилку. Совместим с ЧРП для регулировки скорости подачи. Регулируемые противовесы увеличивают амплитуду за счёт кинетической энергии и настраиваются под материал и требуемую производительность. Представлены десять моделей с производительностью до 960 мт/ч и максимальной крупностью питания до 500 мм.
Ленточный питатель: регулируемая объёмная подача
Ленточный питатель обеспечивает плавную непрерывную подачу материала там, где приоритетом является стабильный объёмный поток, а поглощение пиковых нагрузок менее критично. Оборудование изготавливается индивидуально под конкретные условия эксплуатации: конструкция бункера, параметры ленты, компоновка роликоопор и конфигурация привода подбираются с учётом характеристик материала, целевой производительности и геометрии монтажа. Питатель выпускается в горизонтальном и наклонном исполнениях и способен надежно запускаться под полной нагрузкой.
Правильный выбор питателя — лишь половина дела. Вторая половина — вовремя распознать, что уже установленный питатель работает против вашей схемы, обычно маскируясь под проблему дробилки, грохота или технического обслуживания. В третьей части рассматриваются наиболее распространенные ошибки диагностики и то, как AMPCO Minerals подходит к выбору питателей в рамках проектирования всей схемы.
