Трёхмерное моделирование технологической схемы и заводские приёмочные испытания (FAT) предназначены для выявления структурных конфликтов, ограничений доступа и проектных несоответствий до отгрузки, пока это еще обходится недорого. Проблема, обнаруженная в модели, стоит инженерных часов. Та же проблема, обнаруженная при монтаже, стоит недель и значительных дополнительных затрат.
Для каких проектов применяются трёхмерное моделирование и заводские приёмочные испытания?
Все три типа проектов, которые реализует AMPCO Minerals — новые технологические схемы, замена оборудования и конструкций, а также расширение производственных мощностей — проходят процесс 3D-моделирования и заводских приемочных испытаний.
- Новые схемы: вся установка моделируется как единая система, что позволяет выявить структурные конфликты, ограничения доступа и проблемы узлов пересыпки материала еще до начала производства отдельных компонентов.
- Замена оборудования и конструкций: новое оборудование моделируется с учётом размеров и точек сопряжения существующей схемы, к которой оно будет подключено. Это позволяет заранее проверить совместимость конструктивных соединений, проходов для технического обслуживания и узлов пересыпки материала.
- Расширение производственной мощности: дополнительное оборудование и конструкции моделируются в рамках существующей компоновки фабрики. Это гарантирует, что новая и действующая инфраструктуры функционируют как единая система, а монтаж выполняется без остановки производства.
Этот этап особенно важен для проектов по замене оборудования и расширению мощностей. Именно здесь проектные решения сопоставляются с реальными условиями действующей площадки, а возможные несоответствия устраняются в инженерной среде AMPCO Minerals, а не в условиях производственного давления на объекте.
Почему в каждом проекте существует «окно возможностей», когда стоимость устранения проблемы близка к нулю?
В каждом проекте по переработке минерального сырья есть момент между финальным утверждением технологической схемы и отгрузкой первого оборудования, когда стоимость проблемы близка к нулю.
Это окно закрывается, как только начинается производство и любые изменения уже требуют затрат, а после отгрузки оборудования эта цена резко возрастает. Когда же установка смонтирована и через неё проходит первый материал, вы решаете не проектную проблему, а производственную под давлением времени и с реальными потерями за каждый день, когда схема не работает должным образом.
Цель трёхмерного моделирования технологической схемы и заводских приёмочных испытаний проста: выявить проблему, пока она не стала дорогостоящей.
Почему двухмерных чертежей недостаточно для технологической схемы обогащения?
Традиционные двухмерные технологические схемы и чертежи компоновки являются незаменимыми инструментами. Они четко и эффективно передают информацию о конструкции и остаются основой любого инженерного пакета. Однако у них есть принципиальное ограничение: они представляют мир плоским.
Технологическая схема обогащения — это не плоская система. Она существует в трёхмерном пространстве: оборудование размещается на разных уровнях, конструкции пересекаются в нескольких плоскостях, точки доступа должны обеспечивать перемещение персонала и техники, а узлы передачи материала — учитывать реальные физические свойства потока материала.
На 2D-чертежах конструктивный элемент и привод конвейера могут занимать одно и то же пространство — и это останется незамеченным. В 3D-модели такой конфликт виден сразу. Это не гипотетическая угроза, а типичная проблема, которая часто выявляется уже на этапе монтажа, когда кран на площадке, сроки заданы, а стоимость устранения возросла на порядок.
Что выявляет 3D-модель технологической схемы?
Создание 3D-модели всей технологической схемы как единой системы, а не отдельных единиц оборудования, позволяет заранее выявить проблемы, которые иначе вскрылись бы только на площадке.
Структурные конфликты и ограничения доступа
Оборудование, обслуживание которого невозможно без демонтажа соседних конструкций. Проходы без соединений. Платформы без места для ремонтной бригады. Каждая из этих проблем легко решается в модели, но не на площадке.
В проектах по модернизации 3D-модель заранее подтверждает совместимость нового оборудования с существующими фундаментами и конструкциями.
Узлы пересыпки материала
Переходы между конвейерами, питателями, дробилками и грохотами — зоны наиболее интенсивного износа и максимальных затрат на техническое обслуживание. 3D-модель позволяет правильно спроектировать эти узлы, а не оставлять их по умолчанию.
Узлы пересыпки, углы желобов, зоны удара и геометрия укрытия могут быть заранее проверены и оптимизированы ещё до начала изготовления. В рамках проектов модернизации и расширения это распространяется также на узлы сопряжения нового оборудования с действующей технологической схемой.
Управление просыпью и пылеобразованием
Геометрия потока материала через каждый переходный узел определяет места накопления остатков, зоны наибольшего риска просыпи и точки, где система пылеподавления должна быть предусмотрена проектом, а не добавлена постфактум. Всё это можно проанализировать для каждого узла пересыпки и разгрузки на этапе моделирования.
Планирование последовательности монтажа
Понимание того, как именно будет собираться технологическая схема, какие элементы устанавливаются первыми, какой доступ требуется на каждом этапе и какие физические ограничения возникают в процессе сборки, позволяет сделать монтаж более организованным и предсказуемым, сократив количество неожиданных проблем.
Для проектов по замене оборудования и расширению мощностей планирование последовательности монтажа также позволяет определить, как интегрировать новое оборудование в действующую схему без остановки или с минимальным влиянием на производственный процесс.
Что происходит во время заводских приемочных испытаний?
3D-модель проверяет геометрию, а заводские приёмочные испытания подтверждают, как всё работает на практике.

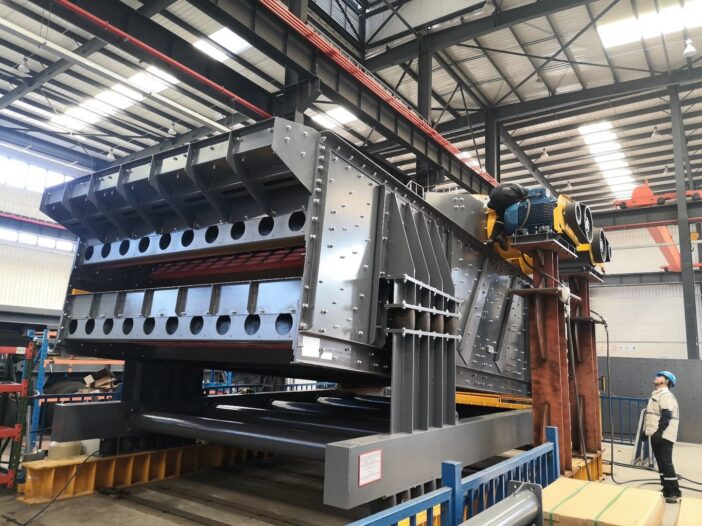

Мы приглашаем заказчиков на завод для участия в контрольной сборке модулей оборудования перед их отгрузкой.
Это не приёмка отдельных единиц, а функциональная оценка всей системы как единого комплекса, максимально приближённая к запуску в эксплуатацию.
Проверка проекта
Проверка соответствия проектным спецификациям и местным нормативным требованиям подтверждает, что изготовленное оборудование полностью отвечает проекту, регуляторным и контрактным требованиям. Любые выявленные несоответствия устраняются в контролируемых заводских условиях, а не в ходе пусконаладочных работ на объекте.
Анализ переходных зон
Особое внимание уделяется участкам с наибольшим риском просыпи материала и ускоренного износа: точкам разгрузки конвейеров, узлам пересыпки и зонам подачи материала. Оценка этих участков в натуральную величину и объём неизменно выявляет детали, требующие корректировки.
Оценка сопряжения конвейера с установкой
Соосность, зазоры, укрытие и эффективность удержания материала проверяются на фактически изготовленном оборудовании, а не по номинальным проектным размерам.
Подтверждение точек доступа
На этапе проектирования 3D-модель определяет проектное решение, а контрольная сборка подтверждает физическую реальность — то, что персонал и техника могут безопасно получить доступ ко всем узлам оборудования как при штатной эксплуатации, так и при техническом обслуживании.
Исследование опасностей и работоспособности (HAZOP)
Исследование опасностей и работоспособности (HAZOP) позволяет выявить потенциальные риски для безопасности и эксплуатации. Проведение HAZOP на этапе заводских приёмочных испытаний, когда оборудование уже собрано физически, даёт возможность оценить риски в реальном контексте, а не только по чертежам. Выявленные замечания устраняются до отгрузки, когда внесение изменений ещё не представляет затруднений.
Что это означает для разных участников вашей проектной команды?
Для производственных служб заказчика заводские приёмочные испытания — это возможность понять, как будет работать схема до её прибытия на объект. Увидеть точки доступа, порядок проведения технического обслуживания, движение материального потока.
Для инженеров по техническому обслуживанию — это возможность выявить любые факторы, которые могут затруднить обслуживание оборудования.Для руководителей проекта — это момент, когда уверенность в соблюдении сроков либо подтверждается, либо оказывается чрезмерно оптимистичной.
Мы считаем 3D-моделирование и заводские приемочные испытания (FAT) ключевой частью нашей работы над проектами любого типа от создания новых линий и замены оборудования до расширения производства. Именно так мы гарантируем, что спроектированная нами схема будет работать, как и было задумано с первого дня.
Часто задаваемые вопросы
Применяется ли 3D-моделирование к замене оборудования или только к новым заводам?
Да. Для проектов замены оборудования и конструкций 3D-модель строится с учётом как нового оборудования, так и действующей схемы, к которой оно подключается.
Это позволяет заранее проверить конструктивные сопряжения, проходы для технического обслуживания и узлы пересыпки между новым и существующим оборудованием, что особенно важно, когда оборудование уже эксплуатируется, а простой для устранения неполадок обходится дорого.
Как 3D-моделирование помогает интегрировать новые мощности в существующую схему?
В проектах расширения мощностей 3D-модель подтверждает, что новое оборудование и конструкции работают вместе с существующей схемой как единая интегрированная система. Узлы пересыпки между новым и существующим оборудованием, конструктивные соединения, доступ для обслуживания и последовательность монтажа — всё это определяется в модели.
Цель — подтвердить, что всё работает как надо до начала монтажа, чтобы он прошел с минимальными помехами для действующего производства.
Какие проблемы чаще всего выявляются при 3D-моделировании технологической схемы?
Наиболее распространенными проблемами являются структурные конфликты (металлоконструкция и привод конвейера, занимающие одно и то же пространство), ограничения доступа для обслуживания (платформы с недостаточным зазором) и геометрия узлов пересыпки (при которой возникает просыпь или ускоренный износ).
В проектах замены и расширения также часто выявляются и устраняются несоответствия габаритов новых и существующих конструкций.
Кто из представителей заказчика должен участвовать в заводских приёмочных испытаниях?
Участие инженеров производственных служб, инженеров по техническому обслуживанию и руководителей проекта одинаково целесообразно. Производственные службы получают практическое понимание того, как будет работать схема. Инженеры по техническому обслуживанию могут выявить всё, что осложнит обслуживание.
Руководители проекта могут подтвердить соответствие схемы техническому заданию. Чем больше членов вашей команды примут участие, тем лучше.
Что такое анализ опасности и работоспособности (HAZOP) и почему он проводится в ходе заводских приёмочных испытаний?
Анализ опасности и работоспособности (HAZOP) — это структурированная процедура, которая систематически выявляет потенциальные угрозы безопасности и проблемы работоспособности технологической схемы.
Проведение HAZOP в ходе заводских приёмочных испытаний на физическом оборудовании позволяет оценить риски в реальности, а не по чертежам, и устранить их ещё до отгрузки, пока легче внести изменения.
